一、概 述

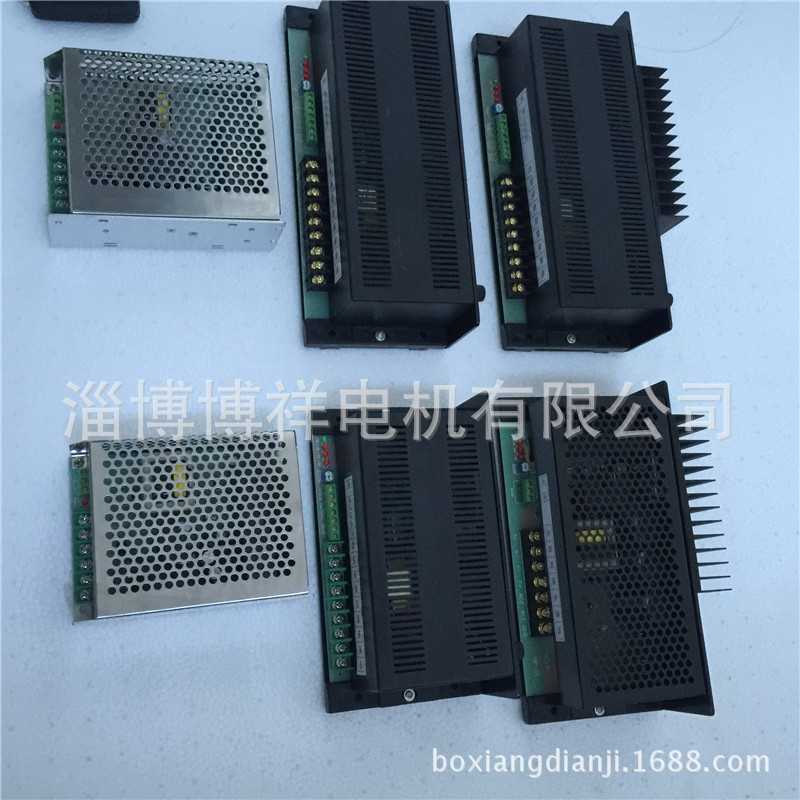

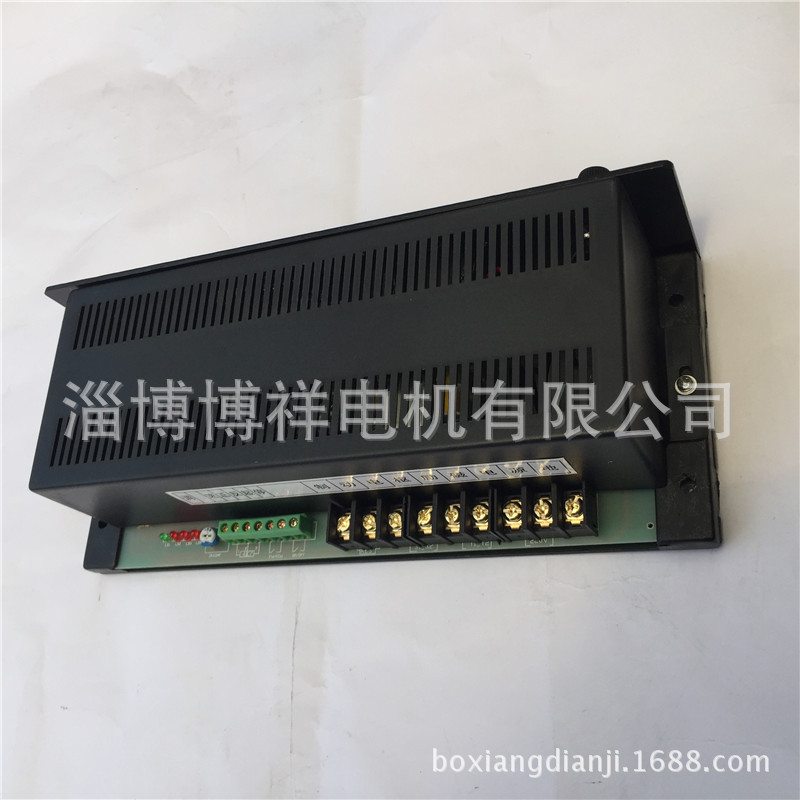

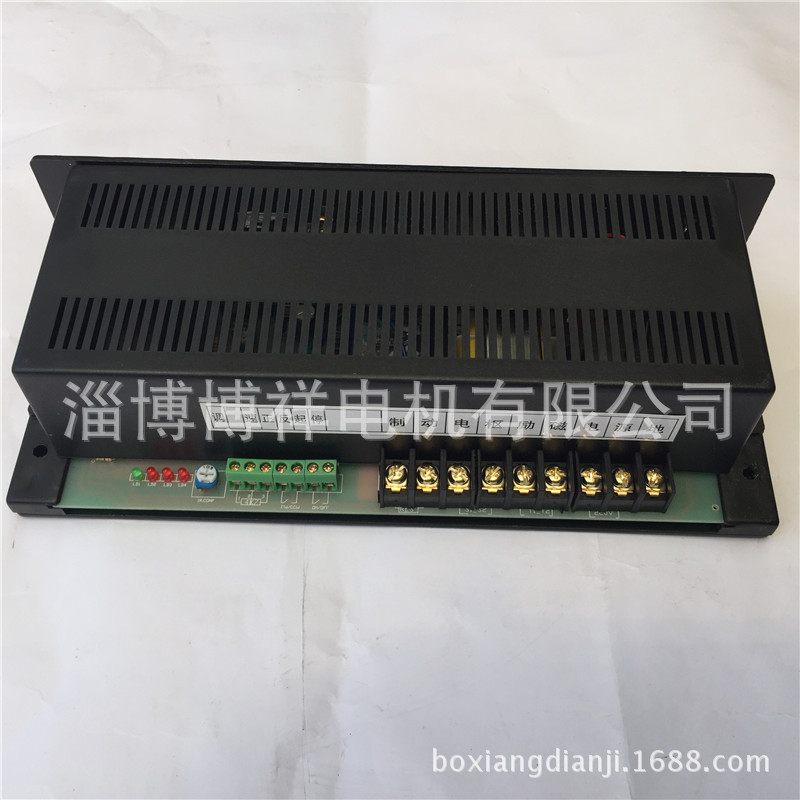

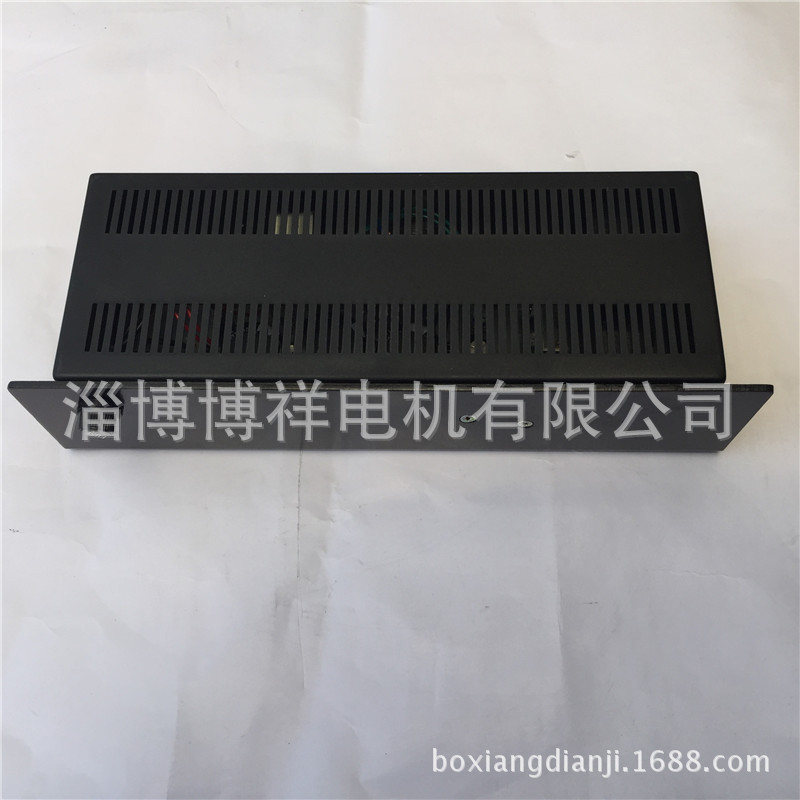

SK系列稳压电源采用脉宽调制技术，选用当今先进的开关器件设计生产，具有体积小、工作无噪音、效率高等特点，并具备先进的短路保护功能；且电枢输出电压稳定度高，其电枢电压从零到额定值连续可调，这使得电动机调速极为方便。该系列电源由于工作频率高，从而保证电动机在低转速下能稳定工作（即：不出现爬行现象），是替代可控硅调速电源的理想换代产品。


二、安全操作事项
1.调速SPEED选用4K7电位器，要求电位器接线片与电位器外壳间耐压强度不低于500V，ON/OFF、CW/CCW及电位器要用绝缘良好的导线与调速器进行联接，ON/OFF用于控制马达的起动、停止，CW/CCW用于马达正反转控制。
2.与电磁式马达联接时，请分清马达的电枢与励磁，并分别正确接到调速器相应端子上，切不可接反，否则将会损坏调速器，与永磁式马达联接时，请直接将马达联接与电枢端口，励磁端口空着不用。
3.此调速器要根据所配马达功率大小适当调整IR.COMP电位器，具体调节方法：首先将IR.COMP电位器逆时针旋到底，起动调速器，使马达低速运转，然后顺时针调节IR.COMP电位器，边调速边观察LED4，若LED4闪烁时，请将IR.COMP逆时针旋到LED4刚好不闪烁时，调节即告结束。
4.若要改变马达转向，请将调速器电枢端口的A+、A-对调即可，若要求马达在工作过程中换向的，请选用带H型的，因此型号调速器内部已带有换向继电器与能耗制动继电器，通过程序进行自动换向，换向过程中继电器马达均无火花。


5.H型所接制动电阻大小要根据制动时间选取，一般取十几欧姆到几十欧姆，需要制动时间短，电阻阻值小，反之电阻取大一些，其值尽量不要小于10欧，电阻功率大于10W。（注意：不要将电阻直接接在接线杆上，因电阻发热厉害，荣誉将接线柱熔化。）
三、使用条件与注意事项
海拔不得超过4000m； 环境温度：-20℃～+40℃； 相对湿度：≤85%；
允许交流电网电压波动范围为160V～250V；使用环境中无导电尘埃与不含有各种腐蚀性气体；
无爆炸危险及无剧烈震动和冲击的地方；安装于通风良好的室内。


四、技术数据
适用于SZ系列直流伺服电动机；ZYT系列永磁直流电动机；J-SZ（ZYT）-PX系列直流减速电机；KC50系列直流减速电机等直流电机使用。

SK400AH型 AC220V DC 0-110V 4A
　　SK400BH型 AC220V DC 0-220V 4A
SK600AH型 AC220V DC 0-110V 6A
SK600BH型 AC220V DC 0-220V 6A
SK800AH型 AC220V DC 0-110V 8A
SK800BH型 AC220V DC 0-220V 8A
SK1000AH型 AC220V DC 0-110V 10A
SK1000BH型 AC220V DC 0-220V 10A


1.本公司还可订做各类直流非标电机控制器，订货时请说明产品型号，电压、功率、安装结构形式等，可为您设计、生产。
